赤峰环氧树脂植筋胶厂家 型号全价格优

本产品采用大小铁桶或塑料桶包装；或者360毫升、400毫升支装植筋胶。·甲组分为：15Kg/桶，乙组分为：15Kg/桶·常温条件：按重量比为：甲∶乙＝3∶1·储存期：12个月
环氧注射式植筋胶

植筋胶是由合成树脂、填充材料及化学助剂组成的建筑结构粘接加固材料。具有锚固力强、施工简捷、材料成本低耐腐蚀性等特点，适用于新老建筑连接、建筑物抗震加固、设备基础锚固以及砖混建筑结构的补强。对于植入的钢筋如同预埋一样。固化时间可根据现场环境、工程进度等需求来调节，施工更方便。
植筋胶应用
各种建筑结构中钢筋、螺杆埋植；
建筑结构加固、补强；
建筑结构框架、剪力强植筋；
各种设备基础的固定；
铁路、公路、桥梁、水利改建工程加固；
广告牌、隧道管线、高架道路隔间板和护栏固定。
植筋胶技术参数

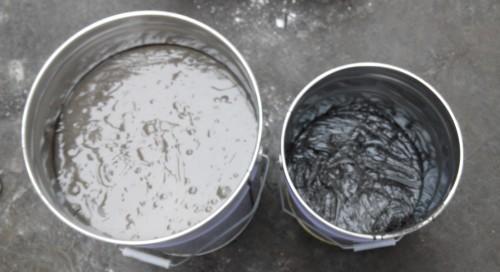

植筋胶外观甲组分：灰红色膏状物推荐比例（重量比）甲：乙=3：1
乙组分：棕红色膏状物混合后密度3.00.1g/
胶体性能劈裂抗拉强度，Mpa≥8.5抗弯强度，Mpa≥
抗压强度，Mpa≥60此处空白
粘结能力钢---钢（钢套筒法）拉伸抗剪强度标准值Mpa≥16约束条件下带肋钢筋与混凝土的粘结强度，MpaC30，≥11
C60，≥17
抗老化性能人工2000h抗湿热老化（钢---钢剪切强度下降率）≤10％
固化性能（5--45℃）操作时间表，分钟10--60固化时间，天2--5
植筋胶使用方法
根据设计要求钻孔或凿空，并清理干净孔内粉尘、灰尘；
按所需要用量重量称结构胶，甲组分和乙组分配比为3：1；
混合两组分，迅速搅拌灌入孔口或粘结部位，理解将锚固件插入孔中；
植筋胶未固化前勿触动锚固件，等待完全固化后方可进行下道工序。
产品特点:
1、承载快、锚固力大、耐久性能优异。
2、滑移量小，能及时控制基材离层与变形。
3、耐老化、耐化学腐蚀和耐水性优良。
4、该胶不含挥发性溶剂，固化后收缩率低，收缩率可降到1%以下。
应用范围：
1、应用于钢筋在混凝土、砖墙、岩石等基材的植筋锚固施工。
2、应用于各种承重、非承重螺栓与混凝土、砖墙、岩石等基材的植筋锚固施工。
植筋胶参数表:
1、钻孔直径D由选定钢筋直径d及钢筋表面状态等决定。
①当d≤12mm取D＝d+4mm。
②当12mm＜d＜20mm取D＝d+6mm。
③当d≥20mm取D=d+8mm。
2、采用HY102植筋锚固胶，当钻孔深度L与钢筋直径d之比等于10已能满足植
筋需要。由于现场施工条件复杂，为保证施工质量。建议钻孔深度（L）为10d-20d。
随着钢筋直径（d)的增大。钻孔深度（L）也应逐步加深。
施工流程:
钻孔→清孔→配胶→注胶→植筋→固化→质量检验
施工说明：
1、根据工程设计要求,在基材上相应位置钻孔，孔径、孔深及钢筋直径应根据施工
设计要求或现场实验确定。
2、钻孔孔壁应用硬毛刷刷净，并吹出灰尘。
3、钢筋应去除油污、锈蚀，并用丙酮擦拭干净。
4、配胶前，先将甲、乙两组份胶分别在各自桶内搅拌2-3分钟。然后按甲组分：乙
组分=4：1的比例搅拌均匀，每次搅拌的胶水不宜过多，一般不**过5公斤。（注：
搅拌时甲、乙两组份胶不能同时使用同一个搅拌棒）
5、向钻孔内注胶,应注意使孔内空气排出,注胶饱满。
6、植筋时应旋转插入，直至孔底，保证锚杆垂直于基材。
7、固化前不得摇动钢筋。
8、重要部位的植筋要进行现场拉拔实验合格后方可进行下道工序。
9、在常温下，甲、乙两组份胶混合后，可操作时间是30-45分钟。
包装、运输、储存：
1、本品为铁桶包装，小包装规格为4公斤+1公斤/组，大包装规格为16公斤+4公斤/
组；64kg（4桶）+16kg（1桶）/组的包装规格。
2、本品应密封储存在环境温度0℃-4℃干燥、清洁库房内，不得损坏包装。
3、该胶在常温下储存一年，各性能均无明显变化。
4、该胶为非危险品，可以通过民航、铁路、海运、公路连运托运。
5、乙组份在长期储存过程中容易出现变色现象，属正常，不影响产品基本性能和使用。
注：建议请按我公司提供出的甲乙比例进行配比，如不按此配比，可能会出现技术指标的降
低，严重者可造成胶水的不能使用；如出现上述情况，公司概不负责，特此声明！

II级钢筋:fy=310N/MM2（设计强度），fyk=335N/MM2(标准强度)·混凝土强度C30，fuk,cubc,150=30N/MM2,施工温度：-5℃--40℃
·用于种植钢筋的基材混凝土强度等级不宜低于C20，并有一定的体量，不应将钢筋种植在风化、严重开裂、不密实的混凝土中·如采用水钻成孔、锚固深度在表中基础上增加一倍钢筋直径·植筋的边距、间距，构造须符合《混凝土结构的后锚固技术规程》的规定和要求，表中钢筋锚固深度未考虑钢筋间距和边距对承载力的影响，具体工程以设计为准·胶层是否饱满，会直接影响锚固力的大小·实际锚固深度以单位设计为准
